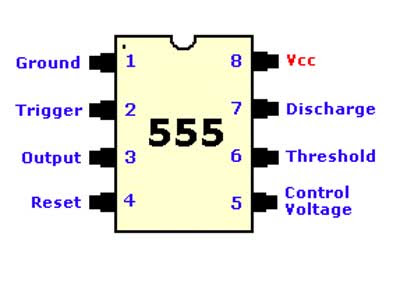

| PIN-OUT DEL LM555 |
 |
| ESQUEMA 1 - MODO ASTABLE |
 |
| ESQUEMA 2 - MODO MONOESTABLE |
 |
| ESQUEMA 3 - MODO BIESTABLE |
De todos los integrados, el IC555 es el más difundido. Su versatilidad es incomparable; asociado con unos pocos componentes (resistores, diodos, capacitores), da lugar a cientos de circuitos prácticos.
Se lo denomina MULTIVIBRADOR ya que puede funcionar en tres modos:
Como ASTABLE: entregando un tren continuo de pulsos, cuya frecuencia (f) podemos ajustar fácilmente de acuerdo con la siguiente fórmula. (ESQUEMA 1)
Como MONOESTABLE: suministrando un único pulso de salida, cuya duración (t) podemos variar de manera sencilla de acuerdo con la siguiente fórmula. (ESQUEMA2)
O como BIESTABLE (ESQUEMA 3), pudiendo permanecer en un estado lógico determinado (alto o bajo), durante un tiempo indefinido.
